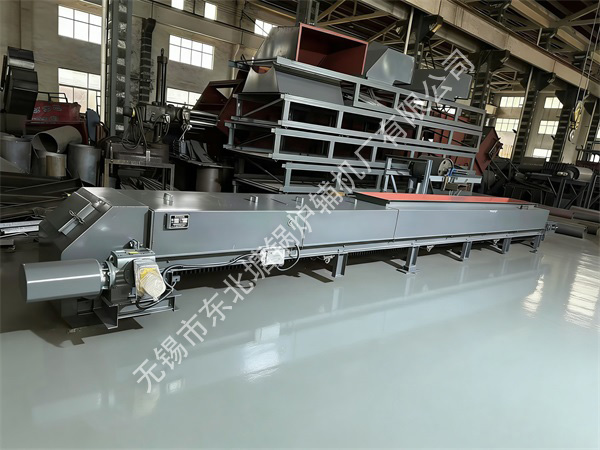

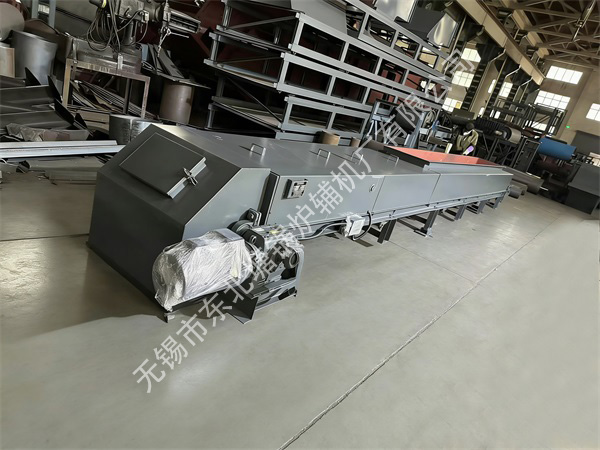

皮带称重机使用说明书
一、设备概述
皮带称重机（又称电子皮带秤）是一种动态计量设备，通过安装在皮带输送机上的称重传感器与测速传感器，连续测量输送带上物料的重量与速度，并自动计算物料流量与累计重量。广泛应用于建材、化工、冶金、粮食、矿山等行业的批量配料与流量控制。
二、核心组成
1. 称重框架：包括承重杠杆、支撑臂、簧片或膜片轴承，构成高精度称重杠杆系统。
2. 称重传感器：将重力信号转换为电信号（通常为应变片式），核心测量元件。
3. 测速传感器：安装在主动滚筒或从动滚筒上，实时采集皮带速度（如旋转编码器型）。
4. 积算器（控制仪）：接收信号、进行数字滤波、流量/累计计算，并显示结果、输出控制信号。

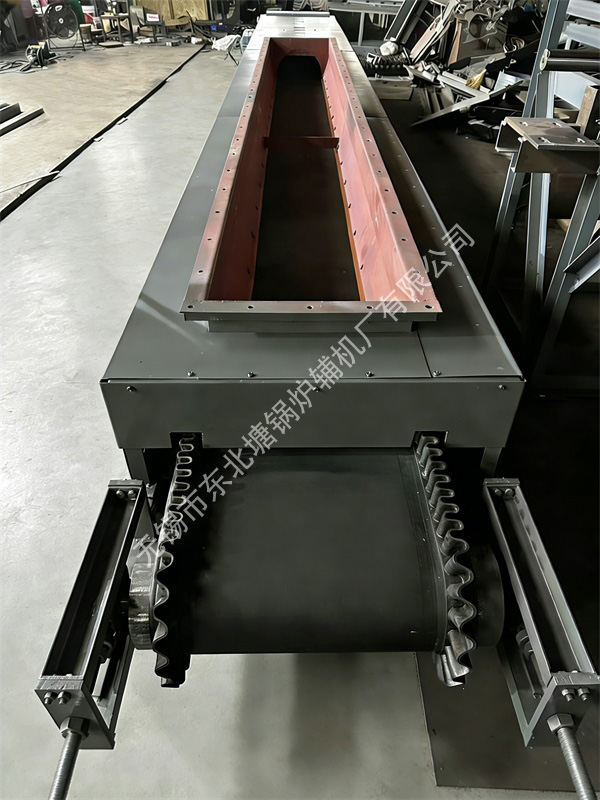

5. 跑偏与张紧装置：保证皮带运行平稳，确保计量精度。
三、主要技术参数（通用参考）
参数项目 指标范围
称量精度 ±0.125% ~ ±0.5%（动态）
皮带速度 0.05 ~ 3.15 m/s（常用 0.2~2.0 m/s）
称量范围 1~1000 t/h（按具体机型定制）
皮带宽度 300 ~ 2000 mm
传感器量程 5~500 kg/只（根据称量框架配置）
输出信号 4-20 mA 流量信号、RS-485/Modbus 通讯信号
工作环境 温度：-10℃ ~ +50℃；湿度：≤90%RH（无凝露）
四、安装与调试
1. 安装位置要求
• 远离振源：避免安装在破碎机、振动筛等强振动设备附近，距离建议≥10米。
• 平直段安装：必须安装在皮带输送机的平直段，前后直管段长度分别≥10倍和5倍皮带宽度。
• 支撑牢固：称重架需独立支撑，严禁与输送机机架刚性连接，避免外力干扰。
• 防尘防潮：户外安装需加装防雨罩，粉尘大的环境需考虑密封防护。
2. 机械安装步骤
1. 拆除安装段的上、下托辊，安装专用称重托辊（通常3-5组）。
2. 将称重框架固定在独立支架上，保证水平度≤1mm/m。
3. 安装传感器与积算器，连接电缆（屏蔽线，避免与动力线同管）。
4. 调整张紧装置，使皮带张力均匀，初始跑偏量≤5mm。
3. 初次调试（关键）
1. 空载运行：连续运行2小时，检查皮带是否跑偏、称重框架是否自由无卡阻。
2. 零点校准：在无物料状态下，通过积算器执行零点跟踪，消除零点漂移。
3. 挂码标定：
◦ 在皮带称重段上方悬挂标准砝码（通常为满量程的20%、50%、80%）。
◦ 设定砝码重量，运行皮带，对比显示值与实际值，通过量程系数修正。
◦ 三点校准后，精度需满足设备标称要求。
五、操作流程
1. 开机前检查
• 电源、接地、通讯线路连接正常。
• 皮带上无异物（铁块、大块物料）卡住。
• 检查称重托辊转动是否灵活，无积料。
2. 正常运行操作
1. 启动皮带输送机，待运行平稳后，启动皮带称重机积算器。
2. 积算器进入主界面，实时显示瞬时流量与累计重量。
3. 若需定量给料，在积算器中设定目标流量，系统自动调节变频器频率来控制给料量。
3. 停机操作
1. 先停止给料，待皮带上物料输送完毕。
2. 停止皮带称重机积算器。
3. 停止皮带输送机。
4. 清理设备周边卫生，记录当班累计量。
六、日常维护与保养
1. 日检（每班）
• 观察积算器显示数据是否稳定，有无突然跳变。
• 清理称重托辊、框架上的积料、粉尘。
• 检查皮带跑偏情况，及时调整调偏托辊。
2. 周检（每周）
• 紧固所有连接螺栓、传感器固定螺丝。
• 检查电缆有无磨损、老化，接头是否松动。
• 检查张紧装置，调整皮带松紧度。
3. 月检/季检（每月/每季度）
• 用标准砝码进行一次精度校验，确保计量准确。
• 清洁传感器表面，检查受力是否均匀。
• 检查积算器内部散热风扇是否正常工作。
七、常见故障与排除
故障现象 可能原因 解决方法
显示数值波动大/不稳定 1. 皮带严重跑偏2. 称重托辊卡滞3. 传感器信号干扰 1. 调整调偏装置，校正皮带2. 清理托辊杂物，加注润滑油3. 检查屏蔽线接地，远离动力电缆
累计重量偏小/偏大 1. 零点漂移2. 挂码标定系数错误3. 传感器受力异常 1. 重新进行零点校准2. 检查标定参数，重新挂码校准3. 检查框架是否变形，传感器是否损坏
无显示/死机 1. 电源故障2. 积算器内部元件损坏 1. 检查供电电压、保险丝2. 联系厂家维修或更换控制仪
给料量与设定不符 1. 变频器参数错误2. 测速传感器故障 1. 核对变频器PID控制参数2. 检查测速轮是否打滑，更换传感器
八、安全注意事项
1. 严禁带电检修：所有电气检修必须断电，并挂“禁止合闸”警示牌。
2. 禁止运行时跨越：设备运行时，严禁人员跨越皮带或在称重架上站立、行走。
3. 定期清理：粉尘环境下，定期清理电气柜，防止短路。
4. 传感器保护：禁止用重物撞击传感器，安装时避免侧向
